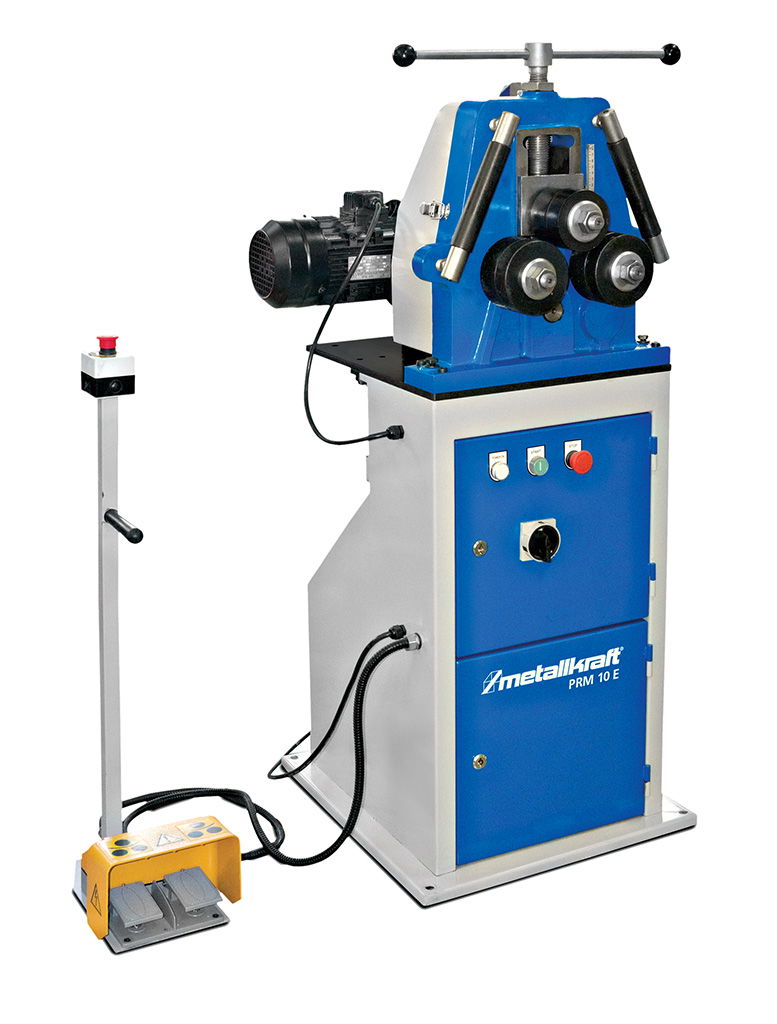

Metallkraft PRM 10 E - motoros gyűrűhajlítógép

PRM 10 E - motoros gyűrűhajlítógép

LEÍRÁS
négyzet alakú anyag kerek hajlításához
stabil felépítésű, a talajhoz rögzíthető
A két alsó hengert kézi hajtókarral mozgassa
A tekercsek megkeményedtek és őröltek
Edzett és köszörült acél tengely
Szállítás a felső hengeren keresztül

PRM 10 E:
· motorizált kivitel
· vizszintes és függőleges munkalehetőség
· erőteljes 2-fokozatos 400 Volt-os motor
· Bal-/jobbirányú hajtás a lábpedál segítségével

Műszaki adatok PRM 10 E
Tengely-Ø 30 mm
Henger-Ø felül 98 mm
Henger-Ø alul 118 mm
Súly 230 kg
Méretek 700 x 700 x 1400 mm

Méretek és súlyok
Hossz (termék) kb. 700mm Magasság (termék) kb. 1400mm
Szélesség / mélység (termék) kb. 700mm Nettó súly kb. 230kg

Hajlítási teljesítményprofil típusú szabvány
Négyzet alakú anyagméretek (kihúzási pont 24 kg / mm²) [1] 20 mm
UPN profil a borda külső méretei (kihúzási pont 24 kg / mm²) [1] 35 x 4,5 mm
Szögletes anyag min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 500 mm
T profil a borda külső részén min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 600 mm
Négyzet alakú anyagméretek (kihúzási pont 24 kg / mm²) [2] 10 mm
UPN profil a borda külső méretei (kihúzási pont 24 kg / mm²) [2] 30 x 4 mm
Szögletes anyag min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 160 mm
T profil a borda külső részén min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 400 mm
A lapos anyag könnyű tengelyének méretei hajlító Ø (kihúzási pont 24 kg / mm²) [1] 50 x 10 mm UPN profil a borda belső méretei (kihúzási pont 24 kg / mm²) [1] 35 x 4,5 mm
Lapos anyagú fénytengely min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 400 mm
T profil a borda belsejében min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 600 mm
A lapos anyag könnyű tengelyének méretei hajlító Ø (kihúzási pont 24 kg / mm²) [2] 40 x 5 mm UPN profil a borda belső méretei (kihúzási pont 24 kg / mm²) [2] 30 x 4 mm
Lapos anyagú fénytengely min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 160 mm
T profil a borda belsejében min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 400 mm
Lapos anyagú nehéz tengely méretek hajlító Ø (kihúzási pont 24 kg / mm²) [1] 30 x 10 mm
UPN profil a láb külső méretei (kihúzási pont 24 kg / mm²) [1] U40x20mm
Lapos anyagú nehéz tengely min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 500 mm
UPN profil külső lábon min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 700 mm
Lapos anyagú nehéz tengely méretek hajlító Ø (kihúzási pont 24 kg / mm²) [2] 20 x 5 mm
UPN profil a láb külső méretei (kihúzási pont 24 kg / mm²) [2] U30mm
Lapos anyagú nehéz tengely min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 190 mm
UPN profil külső lábon min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 500 mm
UPN profil felső borda méretei (kihúzási pont 24 kg / mm²) [1] 35 x 4,5 mm
UPN profil a láb belső méretei (kihúzási pont 24 kg / mm²) [1] U40x20mm
T profil felső borda min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 600 mm
UPN profil a láb belsejében min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 700 mm
UPN profil felső borda méretei (kihúzási pont 24 kg / mm²) [2] 30 x 4 mm
UPN profil a láb belső méretei (kihúzási pont 24 kg / mm²) [2] U30mm
T profil felső borda min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 400 mm
UPN profil a láb belsejében min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 500 mm

A fenti T profilborda magyarázata További távtartókra lehet szükség. A hajlítási teljesítmény magyarázata, a profil típusa A teljesítményadatok a max. 24 kg / mm² hozamszilárdság. Hajlítóerő VA-n: 0,7-es tényező

A hajlítási teljesítmény profil típusa választható
Négyzet alakú csőméretek (kihúzási pont 24 kg / mm²) [1] 30 x 2 mm
Kerek profil min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 500 mm
Négyzet alakú cső min. hajlító Ø (kihúzási pont 24 kg / mm²) [1]
900mm Kerek profilméretek (kihúzási pont 24 kg / mm²) [2] 17mm
Négyzet alakú csőméretek (kihúzási pont 24 kg / mm²) [2] 20 x 2 mm
Kerek profil min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 160 mm
Négyzet alakú cső min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 600 mm-es
egyenlő szárú szögprofil külső méretei (kihúzási pont 24 kg / mm²) [1] 35 x 35 x 4 mm
Négyzet alakú cső nehéz tengely méretei hajlító Ø (kihúzási pont 24 kg / mm²) [1] 38 x 20 x 2 mm egyenlő szárú szögprofil a láb külső részén min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 800 mm
Négyzet alakú cső nehéz tengely min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 1000 mm-es egyenlő szárú szögprofil külső méretei (hajlási pont 24 kg / mm²) [2] 30 x 30 x 4 mm
Négyzet alakú cső nehéz tengely méretei hajlító Ø (kihúzási pont 24 kg / mm²) [2] 30 x 15 x 1,5 mm
egyenlő szárú szögprofil a láb külső részén min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 400 mm
Négyzet alakú cső nehéz tengely min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 600 mm-es egyenlő szárú szögprofil belső méretei (kihúzási pont 24 kg / mm²) [1] 35 x 35 x 4 mm
Kerek csőméretek (kihúzási pont 24 kg / mm²) [1] 25,4 x 2 mm
egyenlő szárú szögprofil a láb belsejében min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 800 mm
Kerek cső min. hajlító Ø (kihúzási pont 24 kg / mm²) [1] 800 mm-es
egyenlő szárú szögprofil belső méretei (hajlási pont 24 kg / mm²) [2] 30 x 30 x 4 mm
Kerek csőméretek (kihúzási pont 24 kg / mm²) [2] 19,05 x 1,5 mm
egyenlő szárú szögprofil a láb belsejében min. hajlító Ø (kihúzási pont 24 kg / mm²) [2] 400 mm
Kerek cső min. hajlítási Ø (hajlási pont 24 kg / mm²) [2] 400mm
A hajlítási teljesítmény magyarázata, profil típus opcionális A teljesítményadatok olyan anyagokra vonatkoznak, amelyek max. 24 kg / mm² hozamszilárdság. Hajlítóerő VA-n: 0,7-es tényező
Kerek profilméretek (kihúzási pont 24 kg / mm²) [1] 27 mm

Elektromos adatok
Hajtómotor teljesítménye 1.1kW
Tápfeszültség 400V
Gépadatok
A tengely átmérője felső 30 mm
A görgő átmérője az alsó 118 mm
A tengely átmérője alul 30 mm
Sebesség 2,5 m / perc
Henger átmérője 98mm

SZÁLLÍTÁS TARTALMA
Normál hajlító tekercsek
mobil lábpedál bal oldali forgatáshoz vészleállítással
egyengető hengerek
alépítmény
