KENNEDY 3D TAPINTÓFEJ

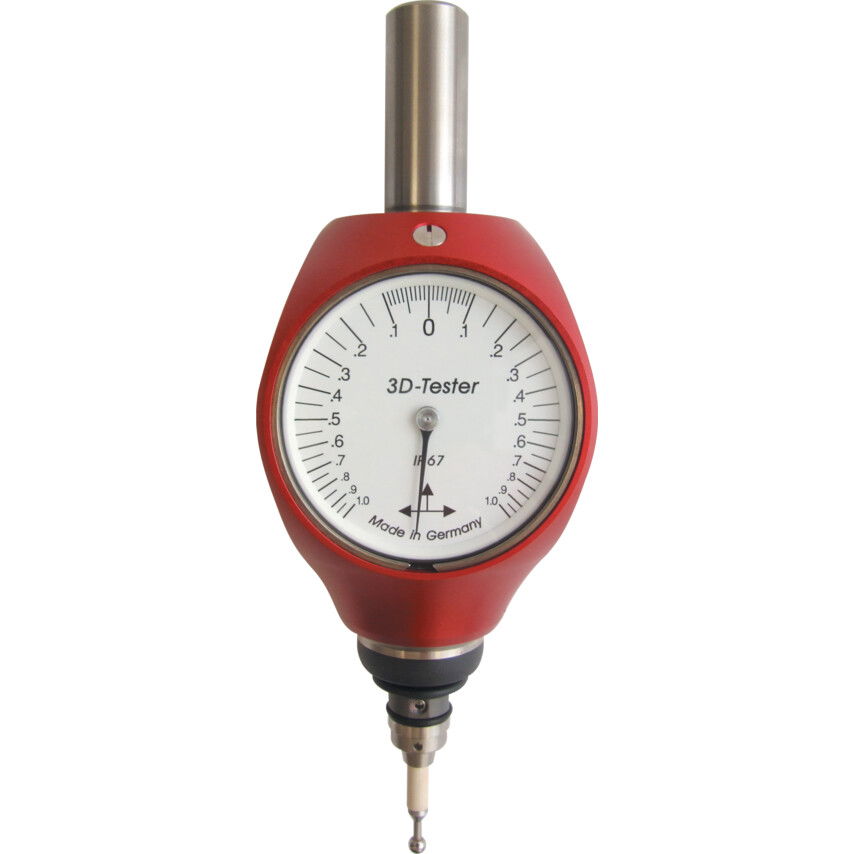

Kennedy 3D tapintófej
Egységár (darab):
Bruttó: 296.355 Ft
Nettó: 233.350 Ft
Cikkszám:
KEN3022010KMárka:
CromwellA termék az alábbi kategóriákban található:
TapintófejLeírás
A 3D tapintófejek új generációja, mindhárom tengely (X,Y,Z) gyors, pontos beállítására analóg differenciál kijelzõvel. Használható az összes CNC, NC vagy DRO szerszámgéppel, valamint EDM/szikraforgácsoló gépekkel is - a tapintócsúcs elektromosan szigetelve van az orsótól. Univerzális - egy készülék mér
hosszúságot, magasságot, átmérõt, központot. A tengelymozgás irányától függetlenül pozitív leolvasást kapunk. Nincs szükség számolásra vagy hibakorrekcióra. Növeli a termelékenységet és a hatékonyságot, csökkenti a darabidõt. A tapintócsúcs kialakítása révén egy névleges terhelésnél elõbb eltörik, mielõtt a
munkadarab vagy a tapintófej megsérülne. A három csatlakozófejes tapintócsúcs másodpercek alatt kicserélhetõ, speciális szerszámigény nélkül.
Elõre beállítva max. 0.01 mm központosságra.
Számlap átmérõje: 50 mm.
Befogószár átmérõje: 16mm.
a. Hosszmérés
b. Magasságmérés
c. Furatok elméleti középpontjának és átmérõjének megállapítása.
Állítsuk a tapintócsúcsot nagyjából a furat középpontjába. Mérjük meg az A távolságot és osszuk el 2-vel (P).
Mérjük meg a B távolságot Y irányban a P ponton keresztül, és osszuk 2-vel.
Az eredmény: az elméleti középpont (M).
Ismételjük meg az A távolság mérését.
hosszúságot, magasságot, átmérõt, központot. A tengelymozgás irányától függetlenül pozitív leolvasást kapunk. Nincs szükség számolásra vagy hibakorrekcióra. Növeli a termelékenységet és a hatékonyságot, csökkenti a darabidõt. A tapintócsúcs kialakítása révén egy névleges terhelésnél elõbb eltörik, mielõtt a
munkadarab vagy a tapintófej megsérülne. A három csatlakozófejes tapintócsúcs másodpercek alatt kicserélhetõ, speciális szerszámigény nélkül.
Elõre beállítva max. 0.01 mm központosságra.
Számlap átmérõje: 50 mm.
Befogószár átmérõje: 16mm.
a. Hosszmérés
b. Magasságmérés
c. Furatok elméleti középpontjának és átmérõjének megállapítása.
Állítsuk a tapintócsúcsot nagyjából a furat középpontjába. Mérjük meg az A távolságot és osszuk el 2-vel (P).
Mérjük meg a B távolságot Y irányban a P ponton keresztül, és osszuk 2-vel.
Az eredmény: az elméleti középpont (M).
Ismételjük meg az A távolság mérését.
A kép csak illusztráció!
